高低溫試驗箱中過載繼電器的作用說明

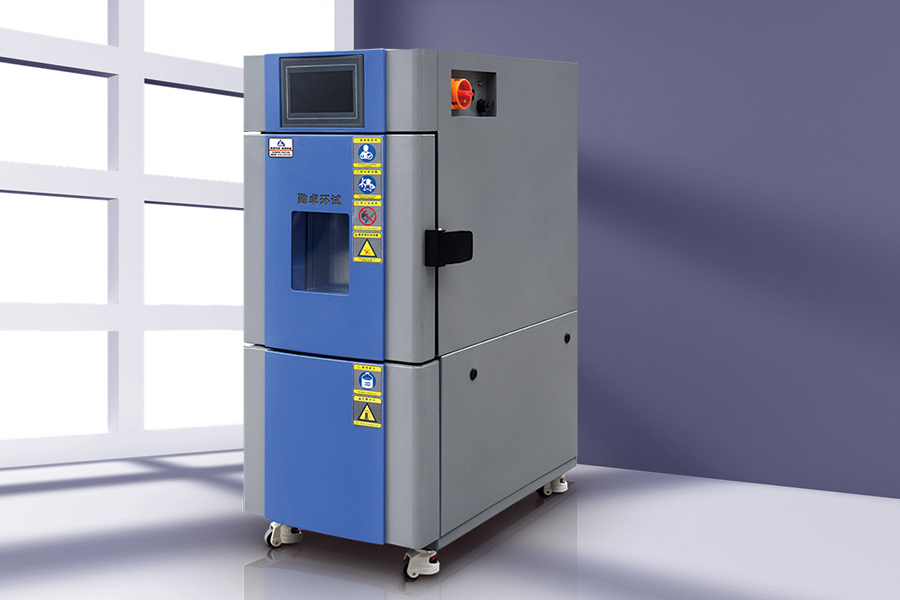

高低溫試驗箱主要是針對於電工、電子產品，以及其原器件，及其它材料在高溫、低溫的環境下貯存、運輸、使用時的適應性試驗。該設備主要用於對產品按照國家標準要求或用戶自定要求，在低溫、高溫、條件下，對產品的物理以及其他相關特性進行環境模擬測試，測試後通過檢測來判斷產品的性能，是否仍然能夠符合預定要求，以便供產品設計、改進、鑒定及出廠檢驗用。

高低溫試驗箱與高低溫交變試驗箱的主要區別在於控製部分，高低溫試驗箱的控製部分主要是通過數顯儀表控製的，而高低溫交變試驗箱是通過可編程控製器控製的，數顯儀表一般都為手動控製，能執行的命令一般為單次，而可編程控製器則是全自動控製的，可以預先把要設置的參數以及試驗的次數設置進去，然後按照所設置的程序工作。

高低溫試驗箱電氣部分有一個“過載繼電器”元件，它的結構比較簡單，是由一個圓形雙金屬片、觸點和一段電阻熔絲組成，封在一個小圓盒內。當電流通過電阻時產生熱量，雙金屬片受溫度控製帶動觸點控製電路的開關，從而起到保護作用：

1.輕度過載保護。當電機輕度過載時，電阻熔絲中電流增加發熱增加，使小圓盒內溫度升高，當溫度升高到90℃左右時，雙金屬片向上彎曲，帶動觸點切斷電路而保護電機。

2.當嚴重過載時溫度升高為85℃即馬上熔斷而保護電機。當不受它直接保護的繞組過載而使機殼溫度升高達85℃時，也起到保護作用。
